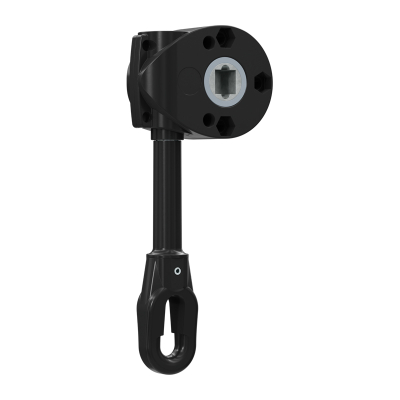

Das Schneckengetriebe für Markisen, Untersetzung 9 :1, findet Anwendung bei Gelenkarmmarkisen, Fallarmmarkisen und Fenstermarkisen.
Die stabile Verzahnung aus Zink/Aluminium und die Lagerung aller beweglichen Teile in Kunststoffgleitbuchsen garantieren eine lange Lebensdauer. Die Lagerstelle am Antrieb ( Welleneingang) ist komplett in eine Gehäusehälfte integriert. Dadurch wird die Schnecke präzise gelagert und nimmt zudem die auftretenden Verzahnungskräfte auf.
Durch die Untersetzung von 9:1 hat das Getriebe ein breites Anwendungsgebiet bei Gelenkarm-, Fallarm- und Fenstermarkisen.
Drei Befestigungsbohrungen auf dem Teilkreisdurchmesser Ø 48 mm sorgen für optimalen Halt. Das Getriebe ist mit 3 unterschiedlichen langen Antriebswellen und 4 Farben erhältlich.
Technische Details
| Bezeichnung |
Wert |
| Untersetzung |
9:1 |
| Wirkungsgrad |
0,34 |
| max. Abtriebsdrehmoment |
16 Nm |
| Aufzugsbegrenzung |
Nein |
| Antrieb |
ovale Kunststofföse |
| Abtrieb |
13,1mm Innenvierkant |
| Farbe Gehäuse |
RAL 9005 schwarz |
| Farbe Öse |
RAL 9001 schwarzRAL 9001 schwarzRAL 9001 schwarzRAL 9001 schwarzRAL 9005 schwarz |
| Gehäuse Dicke |
35 mm |
| Gehäuse Höhe |
61,5 mm |
| Gehäuse Tiefe |
78 mm |
| Bauteil Gesamthöhe |
194,25 mm |
| Material Öse |
Kunststoff, auswechselbar |
| Getriebemitte (A) |
98,5 mm |
| Befestigung |
3 x im Teilkreis 48 mm, durchgehende Löcher Ø 6,5 mm |
| Einsatzgebiet |
Gelenkarmmarkisen, Fallarmmarkisen, Fenstermarkisen |
| Hersteller |
Gerhardt Geiger AntriebstechnikGerhardt Geiger Antriebstechnik |
| Herstellernummer |
418F532 |
| Diwaro Art.nr. |
250216 |
Hersteller
Gerhard Geiger GmbH & Co. KG | Schleifmühle 6 | 74321 Bietigheim-Bissingen | Deutschland | info@geiger.de
Sicherheitshinweise
Montage, Anschluss und Installation sollten nur von Personen durchgeführt werden, die über die nötigen Kenntnisse zum sicheren Umgang mit dem Produkt verfügen.
Zur Vermeidung möglicher Gefahren sollte das Produkt nur bestimmungsgemäß verwenden, regelmäßig auf Schäden überprüft und von Kindern ferngehalten werden.
Die maximale Belastbarkeit sollte nicht überschritten und bei Verschleiß oder Defekten sollte das Produkt umweltgerecht entsorgt werden.
