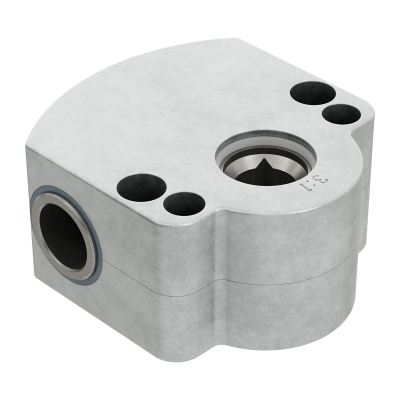

Das Schneckengetriebe S090 mit einer Untersetzung von 3:1 ist ein kleines Kraftpaket mit hoher Leistung bei minimalen Getriebeabmessungen ist besonders für enge Einbausituation geeignet. Eine eingebaute Bremsfeder sichert ein ruckfreies Herablassen der Behänge und bringt im Bereich des max. Abtriebsdrehmoment eine sichere Selbsthemmung.
Merkmale
- Gehäuse aus hochfestem Guss
- mit Adaptersystemen universell einsetzbar
- durchgehendes Innenprofil am Antrieb und Abtrieb
- eine Ausführung für linken oder rechten Einbau
- ohne Endanschlag (Aufzugsbegrenzung)
Technische Daten
| Bezeichnung |
Wert |
| Untersetzung |
3:1 |
| max. Abtriebsdrehmoment |
3,5Nm |
| Wirkungsgrad |
0,42 |
| Endanschlag (AB) |
ohne Endanschlag |
| Antrieb |
6mm Innenvierkant |
| Abtrieb |
7mm Innenvierkant |

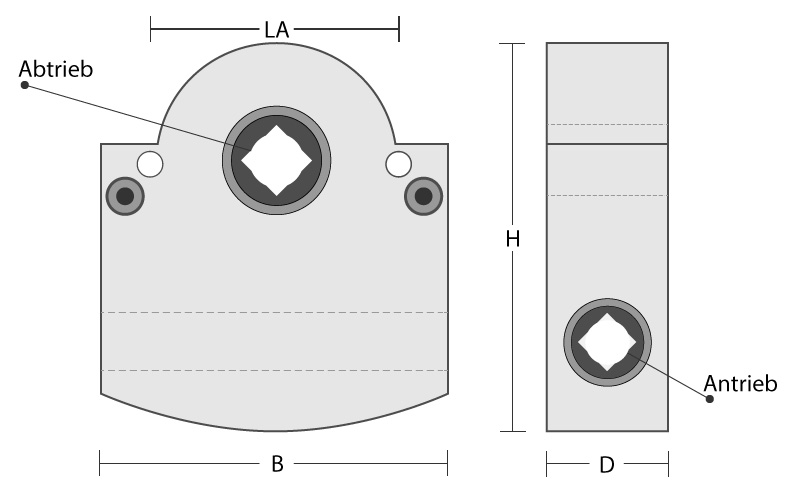

Maße
| Bezeichnung |
Wert |
| Breite (B) |
38mm |
| Höhe (H) |
42mm |
| Dicke (D) |
21mm |
| Lochabsand (LA) |
28mm (Ø 5mm) |
Hersteller
Gerhard Geiger GmbH & Co. KG | Schleifmühle 6 | 74321 Bietigheim-Bissingen | Deutschland | info@geiger.de
Sicherheitshinweise
Montage, Anschluss und Installation sollten nur von Personen durchgeführt werden, die über die nötigen Kenntnisse zum sicheren Umgang mit dem Produkt verfügen.
Zur Vermeidung möglicher Gefahren sollte das Produkt nur bestimmungsgemäß verwenden, regelmäßig auf Schäden überprüft und von Kindern ferngehalten werden.
Die maximale Belastbarkeit sollte nicht überschritten und bei Verschleiß oder Defekten sollte das Produkt umweltgerecht entsorgt werden.
