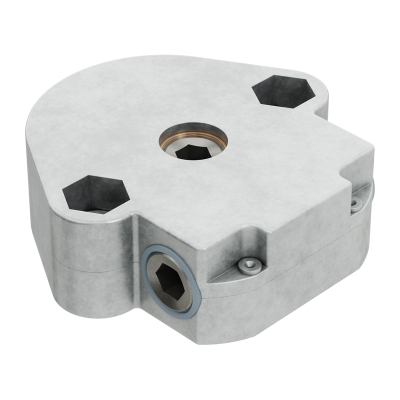

Das Schneckengetriebe S063 mit einer Untersetzung von 4:1 ist ein kleines Kraftpaket und zugleich ein Raumwunder. Es bietet höchste Leistung bei minimalen Ausmessungen und ist für Rolladenbehänge bis 21kg geeignet.
Merkmale
- mit Endanschlag (AB) nach max. 19 Umdrehungen
- durchgehendes Innenprofil am Antrieb und Abtrieb
Technische Daten
| Bezeichnung |
Wert |
| Untersetzung |
4:1 |
| max. Abtriebsdrehmoment |
6,5 Nm |
| Wirkungsgrad |
0,39 |
| Endanschlag (AB) |
nach max. 19 Umdrehungen |
| Antrieb |
6 mm Innensechskant |
| Abtrieb |
6 mm Innensechskant |

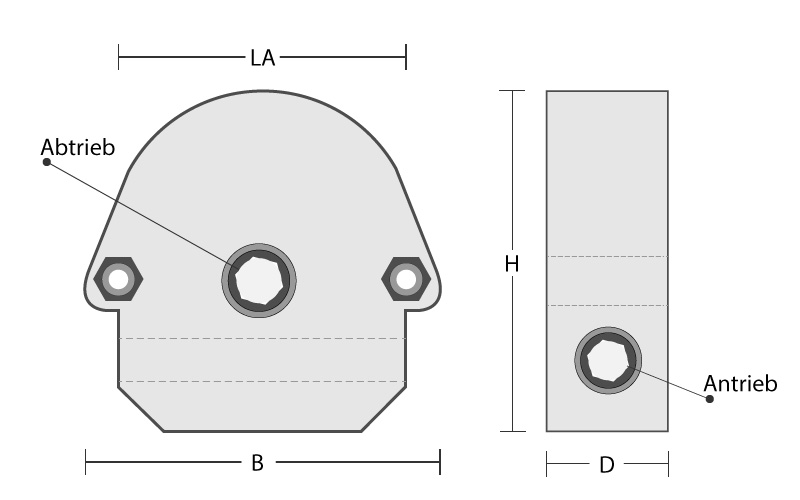

Maße
| Bezeichnung |
Wert |
| Breite (B) |
65mm |
| Höhe (H) |
61mm |
| Dicke (D) |
20mm |
| Lochabsand (LA) |
48mm (Ø 7mm) |
Hersteller
Gerhard Geiger GmbH & Co. KG | Schleifmühle 6 | 74321 Bietigheim-Bissingen | Deutschland | info@geiger.de
Sicherheitshinweise
Montage, Anschluss und Installation sollten nur von Personen durchgeführt werden, die über die nötigen Kenntnisse zum sicheren Umgang mit dem Produkt verfügen.
Zur Vermeidung möglicher Gefahren sollte das Produkt nur bestimmungsgemäß verwenden, regelmäßig auf Schäden überprüft und von Kindern ferngehalten werden.
Die maximale Belastbarkeit sollte nicht überschritten und bei Verschleiß oder Defekten sollte das Produkt umweltgerecht entsorgt werden.
