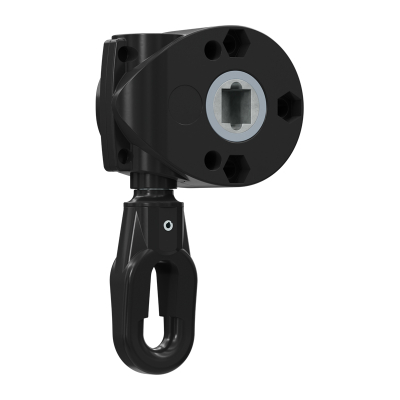

Das Schneckengetriebe für Markisen, Untersetzung 9 :1, findet Anwendung bei Gelenkarmmarkisen, Fallarmmarkisen und Fenstermarkisen.
Die stabile Verzahnung aus Zink/Aluminium und die Lagerung aller beweglichen Teile in Kunststoffgleitbuchsen garantieren eine lange Lebensdauer. Die Lagerstelle am Antrieb ( Welleneingang) ist komplett in eine Gehäusehälfte integriert. Dadurch wird die Schnecke präzise gelagert und nimmt zudem die auftretenden Verzahnungskräfte auf.
Durch die Untersetzung von 9:1 hat das Getriebe ein breites Anwendungsgebiet bei Gelenkarm-, Fallarm- und Fenstermarkisen.
Drei Befestigungsbohrungen auf dem Teilkreisdurchmesser Ø 48 mm sorgen für optimalen Halt. Das Getriebe ist mit 3 unterschiedlichen langen Antriebswellen und 4 Farben erhältlich.
Technische Details
| Bezeichnung |
Wert |
| Untersetzung |
9:1 |
| Wirkungsgrad |
0,34 |
| max. Abtriebsdrehmoment |
16 Nm |
| Aufzugsbegrenzung |
Nein |
| Antrieb |
ovale Kunststofföse |
| Abtrieb |
13,1mm Innenvierkant |
| Farbe Gehäuse |
RAL 9005 schwarz |
| Farbe Öse |
RAL 9001 schwarzRAL 9001 schwarzRAL 9001 schwarzRAL 9001 schwarzRAL 9005 schwarz |
| Gehäuse Dicke |
35 mm |
| Gehäuse Höhe |
61,5 mm |
| Gehäuse Tiefe |
78 mm |
| Bauteil Gesamthöhe |
136,75 mm |
| Material Öse |
Kunststoff, auswechselbar |
| Getriebemitte (A) |
41 mm |
| Befestigung |
3 x im Teilkreis 48 mm, durchgehende Löcher Ø 6,5 mm |
| Einsatzgebiet |
Gelenkarmmarkisen, Fallarmmarkisen, Fenstermarkisen |
| Hersteller |
Gerhardt Geiger AntriebstechnikGerhardt Geiger Antriebstechnik |
| Herstellernummer |
418F530 |
| Diwaro Art.nr. |
250214 |
