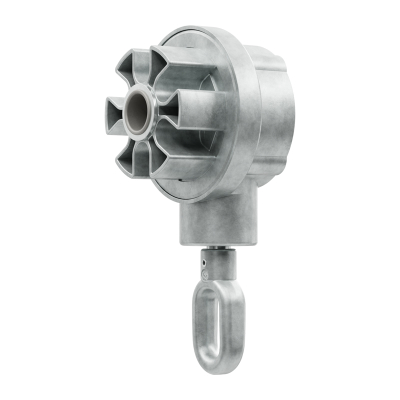

Das Kegelradgetriebe 410F003 mit einer Untersetzung von 3:1 mit Nutrohradapter ist für Gelenkarmmarkisen einsetzbar. Durch die geringe Untersetzung ist eine schnelle Bedienung gewährleistet, jedoch ist der Kraftaufwand höher als bei größerer Untersetzung.
Das stabile und geschlossene Gehäuse sorgt für äußerste Langlebigkeit und gewährleistet eine sichere Selbsthemmung. Das Getriebe im inneren ist mit einem gehärteten und geschliffenen Bremszylinder ausgestattet und garantiert in Verbindung mot einer Federstahl-Bremsfeder eine dauerhaft abnutzungsfreie Bremswirkung.
Durch die Aufzugsbegrenzung ist auch das Tuch jederzeit bestens geschützt. Nach maximal 14 Umdrehungen der Tuchwelle wird das Getriebe gesperrt und verhindert somit ein falsches Aufwickeln.
Technische Details
| Bezeichnung |
Wert |
| Untersetzung |
3:1 |
| maximales Abtriebsdrehmoment |
12 Nm |
| Wirkungsgrad |
0,88 |
| Endanschlag (AB) |
nach maximal 14 Umdrehungen |
| Teilkreis |
60 mm |
| Befestigung |
M8 Gewinde |
| Antrieb |
Öse oval |
| Abtrieb |
66,5mm (für 70er Nutrohr) |
| Farbe |
blank (unbeschichtet) |
Hersteller
Gerhard Geiger GmbH & Co. KG | Schleifmühle 6 | 74321 Bietigheim-Bissingen | Deutschland | info@geiger.de
Sicherheitshinweise
Montage, Anschluss und Installation sollten nur von Personen durchgeführt werden, die über die nötigen Kenntnisse zum sicheren Umgang mit dem Produkt verfügen.
Zur Vermeidung möglicher Gefahren sollte das Produkt nur bestimmungsgemäß verwenden, regelmäßig auf Schäden überprüft und von Kindern ferngehalten werden.
Die maximale Belastbarkeit sollte nicht überschritten und bei Verschleiß oder Defekten sollte das Produkt umweltgerecht entsorgt werden.
