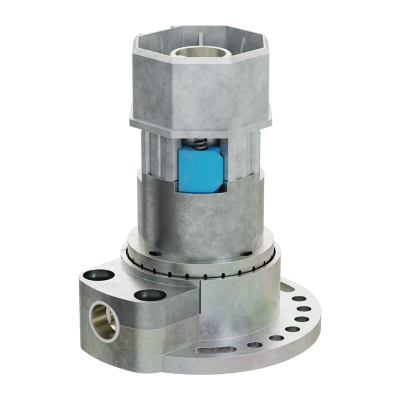

Das Kegelradgetriebe K103 mit einer Untersetzung von 2:1 mit linkslauf. Der Aufbau des Getriebes gleicht dem eines Getriebes für Kittelberger Welle.
Der einzigartige Bremsfederfreilauf schaltet die Bremsfeder beim Öffnen des Behangs aus. Der Wirkungsgrad kann dadurch auf Werte über 85% verbessert werden. Im Vergleich zu Getrieben ohne Bremsfederfreilauf profitiert der Bediener von einer leichtgängigen und schnellen Bedienung. Das Kegelradgetriebe verfügt über eine integrierte Auflaufkupplung.
Der Rollladenpanzer kann nach Erreichen der unteren Endlange nicht falsch herum aufgewickelt werden. Beschädigungen durch ein falsches Aufwickeln können bei diesem Getriebe nicht erfolgen. Egal ob der Behang unten auf der Fensterbank ankommt oder ob er auf ein Hindernis aufläuft, die Auflaufkupplung löst zuverlässig aus.
Das Kegelradgetriebe spart Zeit beim Einbau und das lästige Einstellen eines Endanschlags entfällt. Es passt sich den Gegebenheiten vor Ort an und aktiviert die Auflaufkupplung in der unteren Endlage automatisch. Das Kegelradgetriebe ist für mehr als 10.000 Betätigungen ausgelegt. Dies entspricht, je nach Nutzungsgrad, einer Lebensdauer von deutlich über 10 Jahren.
Technische Daten
| Bezeichnung |
Wert |
| Untersetzung |
2:1 |
| max. Abtriebsdrehmoment |
7Nm |
| Wirkungsgrad |
0,87 |
| Antrieb |
Innenvierkant 6 mm (durchsteckbar) |
| Abtrieb |
SW40 |
Hersteller
Gerhard Geiger GmbH & Co. KG | Schleifmühle 6 | 74321 Bietigheim-Bissingen | Deutschland | info@geiger.de
Sicherheitshinweise
Montage, Anschluss und Installation sollten nur von Personen durchgeführt werden, die über die nötigen Kenntnisse zum sicheren Umgang mit dem Produkt verfügen.
Zur Vermeidung möglicher Gefahren sollte das Produkt nur bestimmungsgemäß verwenden, regelmäßig auf Schäden überprüft und von Kindern ferngehalten werden.
Die maximale Belastbarkeit sollte nicht überschritten und bei Verschleiß oder Defekten sollte das Produkt umweltgerecht entsorgt werden.
